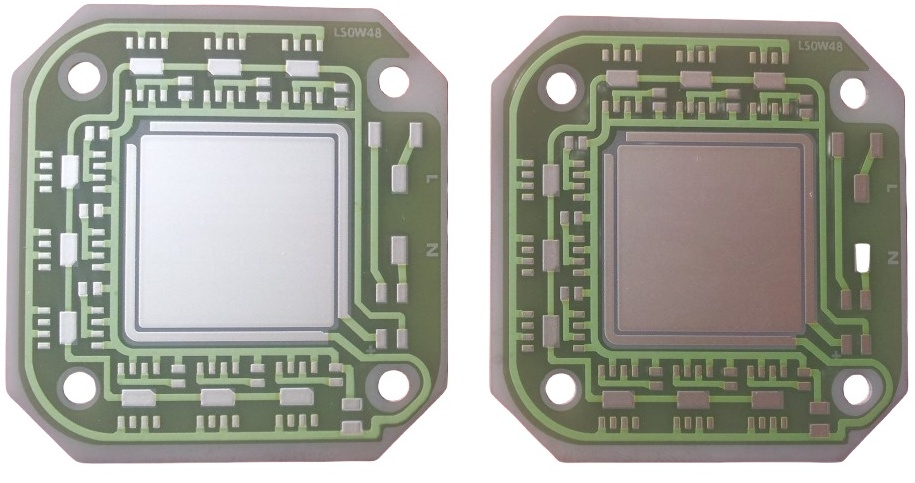

陶瓷PCB是一种以陶瓷材料为基板的电路板,在电子产品中具有特殊作用。相比常见的FR-4材质电路板,陶瓷PCB在导热、绝缘、耐高温等方面表现更突出,适合对性能要求高的场景。以下从材料、优势、和应用三个方面介绍陶瓷PCB的基础知识。
陶瓷PCB的基板由无机非金属材料制成,常见基材包括氧化铝(Al₂O₃)、氮化铝(AlN)和氮化硅(Si₃N₄)等。这些材料通过高温烧结(通常超过1600℃)形成致密结构。
1. 氧化铝(Al₂O₃):电子工业常用,机械、热、电性能良好,原料丰富,适用于多种技术制造,有75%、96%、99%等不同纯度,96%的氧化铝导热系数约25.0 W/(m·K),热膨胀系数为4.5至10.9×10⁻⁶/K。
2. 氮化铝(AlN):非氧化物半导体技术级陶瓷材料,热导率高达80至300 W/(m·K),热膨胀系数为4至6×10⁻⁶K⁻¹(20至1000°C),与硅晶片匹配,适合大电流、高温环境。
3. 氧化铍(BeO):热导率比金属铝高,应用于高热导场合,但温度超300℃后热导率迅速降低,且有毒性,限制了发展,其熔点2570℃,导热系数200-250W/(m·K),介电常数6-7(0.1MHz)。
4. 碳化硅(SiC):具有高导热率、高强度、高断裂韧性,热膨胀系数与硅匹配,但制造困难,电阻和绝缘性较低,适用于激光领域等。
5. 氮化硅(Si₃N₄):高导热率、高强度、高断裂韧性,热膨胀系数与硅匹配,机械强度好,适合IGBT模块、车载模块等,但制造时电路层与基板结合不稳定。
陶瓷PCB的导热系数显著高于FR-4(环氧树脂基板)。例如:
· 氧化铝陶瓷导热系数约20-30 W/(m·K);
· 氮化铝陶瓷可达150-200 W/(m·K);
· 氮化硅陶瓷约80-120 W/(m·K)。
高导热性可快速散发热量,避免电子元件因过热损坏,适合大功率设备(如LED、IGBT模块)。
陶瓷是天然绝缘体,体积电阻率高达10¹³-10¹⁵ Ω·cm,远高于FR-4(约10¹² Ω·cm)。高压电路(如电源模块)使用陶瓷PCB可降低漏电风险,提高安全性。
陶瓷PCB的耐温范围通常为-55℃至850℃(FR-4约为-55℃至130℃),且热膨胀系数(CTE)与芯片材料(如硅)接近。温度变化时,陶瓷基板不易变形,可减少焊点开裂或分层问题,适合汽车发动机、航天器等极端环境。
陶瓷的介电常数(氧化铝约8-10,氮化铝约8.8)和介电损耗(tanδ<0.002)较低,高频信号传输时衰减小、延迟低,适用于5G通信、雷达等高频设备。
· LED照明:大功率LED芯片发热量大,陶瓷PCB的高导热性可延长寿命(实验显示氮化铝基板可降低LED结温30%-50%);
· 新能源汽车:IGBT模块需承受数百安培电流和200℃高温,陶瓷PCB能稳定工作。
5G基站、毫米波雷达等高频设备需低损耗电路板,陶瓷PCB的低介电常数和介电损耗可减少信号衰减,提升传输效率。
卫星、火箭等设备需在真空、辐射、剧烈温差环境中工作,陶瓷PCB的无机材料特性(抗辐射、耐老化、抗热震)使其成为关键选择。
植入式医疗电子(如心脏起搏器)和高精度影像设备(如CT机)对电路板的绝缘性、稳定性要求极高,陶瓷PCB可满足长期可靠运行需求。
陶瓷PCB凭借导热强、绝缘好、耐高温、高频性能优等特点,在大功率设备、通信、航天、医疗等领域具有不可替代的作用。尽管成本较高,但其可靠性和性能优势使其成为高端电子产品的关键材料。未来,随着技术进步和成本下降,陶瓷PCB的应用场景将进一步扩大。
