AOI(Automatic Optical Inspection,自动光学检测)是SMT(表面贴装技术)生产线的核心质量检测设备,通过高分辨率摄像头、多角度LED光源和智能图像分析算法,对PCBA(印刷电路板组装)进行实时视觉检测。其核心目标是识别元件贴装缺陷(如缺件、偏移、极性错误)和焊接质量问题(如虚焊、桥接、锡量异常),替代传统人工目检,实现高效、精准的质量管控。

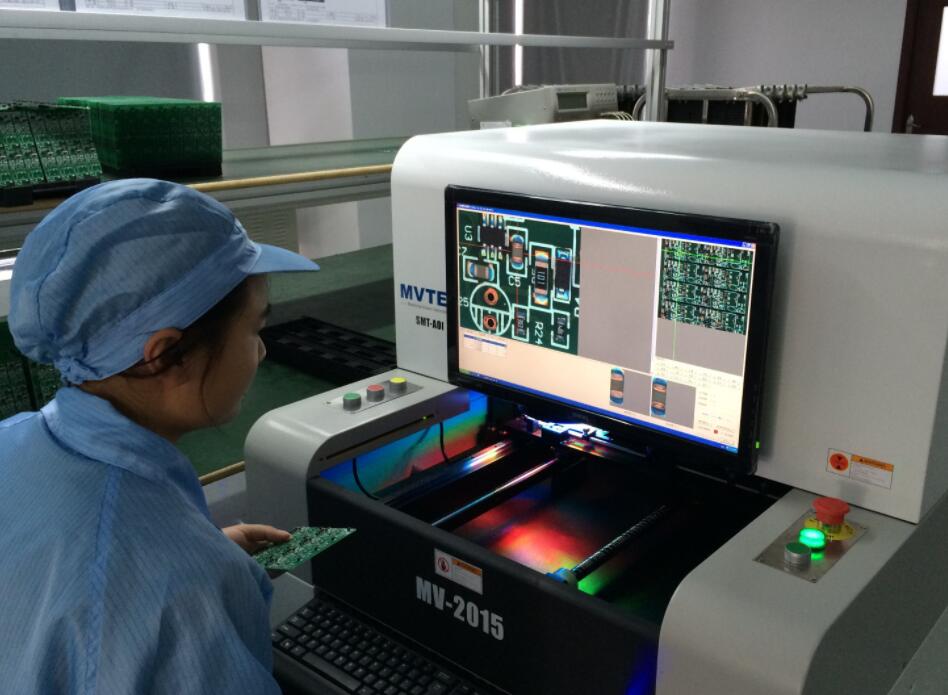

图1:AOI设备在SMT产线中的实际应用
为什么需要AOI?
随着电子产品向“轻薄短小”发展(如手机主板元件间距缩小至0.2mm),人工目检面临效率低、精度差、一致性弱三大痛点。AOI通过“机器代人”可提升检测速度10倍以上,误判率降低至1%以下,成为保障焊接质量和提升产线良率的关键工具。
AOI的核心是通过“图像采集→图像处理→缺陷判定”三步完成检测:
· 高分辨率摄像头:采用500万~2000万像素工业相机,捕捉PCBA表面微米级细节。
· 多角度光源系统:组合红光、蓝光、白光及环形光源,消除反光干扰(如铜箔区域),突出焊点、元件边缘等关键特征。
· 预处理:去噪、对比度增强,提升图像清晰度。
· 特征提取:通过边缘检测、模板匹配等技术识别元件轮廓、焊点形状。
· AI深度学习(高端设备):基于历史数据训练模型,动态优化缺陷判断标准(如虚焊的微裂纹形态)。
· 将采集图像与预设“标准模板”(完美贴装/焊接状态)比对,差异超过阈值(如焊点面积偏小20%)则标记为缺陷。
· 结果实时传输至MES系统,触发报警或自动剔除不良品,并记录数据用于工艺优化。

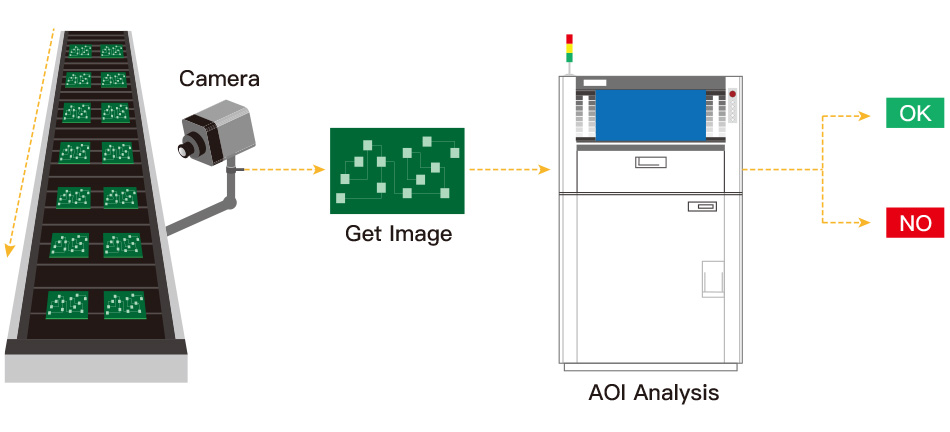

图2:AOI检测流程示意图
· 元件微型化:0.2mm间距的QFP/SOP元件,人工目检易漏检。
· 焊接复杂化:无铅焊锡氧化风险高,虚焊、锡珠等缺陷更隐蔽。
· 效率需求:产线节拍快(如每分钟60块PCBA),人工无法匹配速度。
对比项 |
AOI检测 |
人工目检 |
检测速度 |
100-300元件/秒 |
20-30元件/分钟 |
缺陷识别精度 |
0.1mm级别(如微小锡桥) |
依赖经验,易漏检微小缺陷 |
一致性 |
稳定,不受疲劳影响 |
易疲劳,误判率5%-10% |
数据追溯 |
自动记录检测数据 |
依赖纸质记录,难追溯 |
· 降低维修成本:早期拦截不良品,避免流入回流焊或组装环节导致报废。
· 提升良率:某案例显示,引入AOI后产线良率从95%提升至99.5%。
AOI覆盖从传统元件到异形件的广泛检测范围:
· 常规元件:矩形Chip元件(0805/0603)、圆柱形电容、钽电容、连接器。
· 精密元件:QFP(0.4mm间距)、SOIC、BGA(需结合X-Ray检测补充)。
· 特殊元件:线圈、晶体管、排阻、异形结构件。

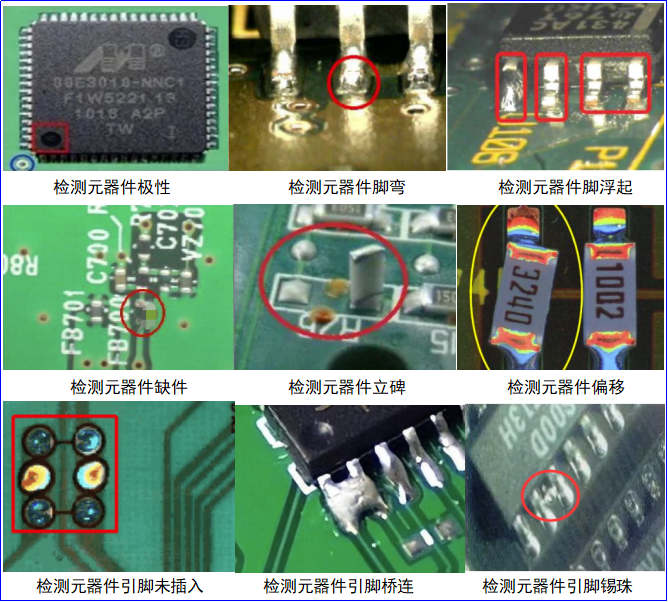

· 缺件/多件:检测元件是否缺失或重复贴装。
· 偏移/侧立:识别元件位置偏移(>0.1mm)或直立(“立碑”现象)。
· 极性错误:检查电容、二极管等极性是否正确。
· 翻转/错件:判断元件是否反向或型号错误。
· 少锡/多锡:焊锡量不足或过多(影响电气连接或机械强度)。
· 虚焊/冷焊:焊点未完全熔合,存在微小间隙。
· 桥接/短路:相邻焊点间锡量过多导致导通。
· 锡珠/浮起:锡珠飞溅或焊点脱离焊盘。
在SMT生产中,AOI通过高速、高精度的视觉检测,成为保障焊接质量和元件装配精度的核心环节。随着AI算法和3D检测技术的融合,未来AOI将进一步提升对微小缺陷(如BGA空洞)的识别能力,助力电子制造向“零缺陷”目标迈进。
小贴士:选择AOI设备时需关注三大指标——检测速度(匹配产线节拍)、缺陷检出率(>99%)、软件易用性(支持快速编程)。
