随着电子设备向小型化、高性能化发展,印刷电路板(PCB)上的芯片封装技术也在不断演进。球栅阵列封装(Ball Grid Array, BGA)作为一种高密度、高可靠性的封装技术,已成为现代PCB设计中的关键技术之一。本文将详细介绍BGA技术的基本原理、结构特点、优势与挑战。
BGA(Ball Grid Array,球栅阵列封装)是一种表面贴装技术(SMT),其特点是芯片的引脚以焊球阵列的形式排列在封装底部,而不是传统的引脚(如QFP的鸥翼引脚)。这些焊球直接焊接在PCB的焊盘上,实现芯片与电路板的电气连接。
特性 |
BGA |
传统QFP(四方扁平封装) |
引脚排列方式 |
焊球阵列(底部) |
引脚(侧面) |
引脚密度 |
高(可容纳数百个引脚) |
较低(通常几十个引脚) |
焊接可靠性 |
较高(焊球共面性好) |
较低(引脚易变形) |
信号传输 |
更短路径,低延迟 |
较长路径,信号完整性较差 |
散热能力 |
较好(可通过底层散热) |
较差 |
图1:BGA vs QFP封装对比
BGA封装主要由以下几部分组成:
1. 芯片(Die):核心集成电路。
2. 基板(Substrate):通常为多层PCB材料,用于连接芯片和焊球。
3. 焊球(Solder Balls):底部的金属小球(通常为锡铅或无铅合金),用于与PCB焊接。
4. 封装材料(Mold Compound):保护芯片和内部互连。

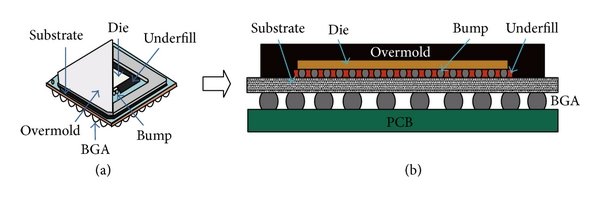

图2:BGA封装内部结构
BGA的焊球通常以网格阵列(Grid Array)方式排列,常见的有:
· PBGA(Plastic BGA):塑料封装,成本低,适用于消费电子。
· CBGA(Ceramic BGA):陶瓷封装,耐高温,适用于航空航天。
· TBGA(Tape BGA):带状封装,适用于超薄设备。
BGA可以在较小的封装面积内提供数百个引脚,适用于高性能处理器(如CPU、GPU)和大规模FPGA。
· 更短的信号路径:减少电感和电容,提高信号完整性。
· 低阻抗:适合高速数据传输(如DDR、PCIe)。
· 焊球直接接触PCB,可通过热过孔(Thermal Vias)或金属散热层提高散热效率。
· 焊球共面性好,焊接后不易松动,抗振动能力更强。
· BGA焊球不可见,传统手工焊接困难,通常需要回流焊(Reflow Soldering)或X-ray检测。
· 空洞(Voiding)问题:焊球内部可能产生气泡,影响可靠性。
· 传统AOI(自动光学检测)难以检测BGA焊点,需采用X-ray或CT扫描。
· 维修需BGA返修台(Reballing Station),成本较高。
· 需要精细的焊盘设计(如阻焊层开窗)。
· 需优化过孔(Vias)和电源平面,以减少信号干扰。
BGA封装凭借其高引脚密度和优异的电气性能,广泛应用于各类电子设备中,主要包括:
智能手机、平板电脑:CPU、GPU等核心芯片采用微型BGA封装(如0.4mm间距),实现轻薄设计。
可穿戴设备:智能手表、TWS耳机等小型设备使用BGA以节省空间。
CPU、GPU:Intel、AMD的处理器采用大型BGA封装(如FC-BGA),直接焊接在主板上。
主板芯片组:存储控制器等芯片使用PBGA,提供稳定的高速数据传输。
ECU(发动机控制单元):采用耐高温的CBGA或TBGA,适应汽车恶劣环境。
ADAS系统:自动驾驶芯片(如特斯拉、英伟达方案)使用高密度BGA封装。
PLC(可编程逻辑控制器):工业级BGA芯片确保长期稳定运行。
FPGA芯片:Xilinx、Intel的FPGA采用超大BGA(1000+引脚),用于复杂逻辑处理。
BGA技术是现代PCB设计的核心之一,它提供了高引脚密度、优异的电气性能和可靠的封装方式,但也带来了焊接、检测和维修的挑战。随着更小间距(如0.8mm、0.5mm BGA)和先进检测技术(如3D X-ray)的发展,BGA将继续在高性能电子设备中扮演重要角色。
