PCB表面处理新技术：ENEPIG（化学镍钯金）的全面解析

一、ENEPIG技术概述

ENEPIG（Electroless Nickel Electroless Palladium Immersion Gold）即化学镍钯金，是近年来PCB表面处理领域的一项重要技术突破。这种工艺通过在铜焊盘上依次沉积镍层、钯层和金层，为现代高密度互连PCB提供了理想的表面保护解决方案。

二、ENEPIG的详细工艺过程

前处理阶段​​

1. 微蚀铜表面：去除氧化层，确保表面清洁

2. 活化处理：为后续化学镀做准备

化学镀镍层（EN）​​

1. 厚度：通常3-6μm

2. 功能：作为铜和贵金属之间的扩散阻挡层

3. 特点：含磷量控制在7-9%以获得最佳性能

化学镀钯层（EP）​​

1. 厚度：0.05-0.15μm

2. 功能：防止镍层氧化，提高可靠性

3. 特点：比金层更耐腐蚀，成本更低

浸镀金层（IG）​​

1. 厚度：0.03-0.05μm

2. 功能：提供优异的可焊性和键合性能

3. 特点：极薄但效果显著

三、ENEPIG的核心优势详解

四、ENEPIG与传统ENIG的深度对比

五、ENEPIG的典型应用场景

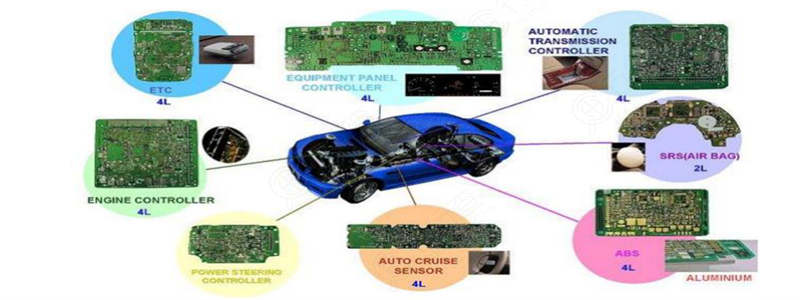

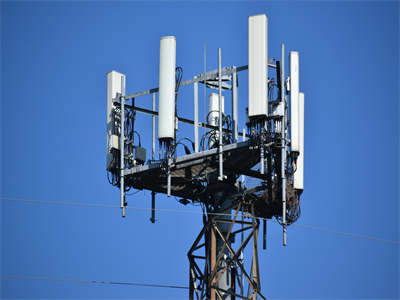

高端通信设备​​ 1. 5G基站射频模块 2. 高速背板连接器	汽车电子 1. 发动机控制单元 2. ADAS系统电路板

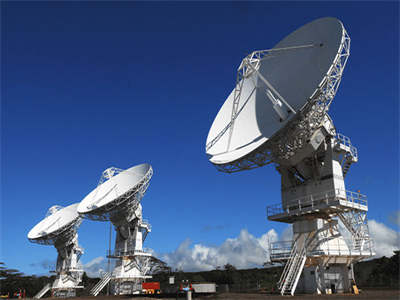

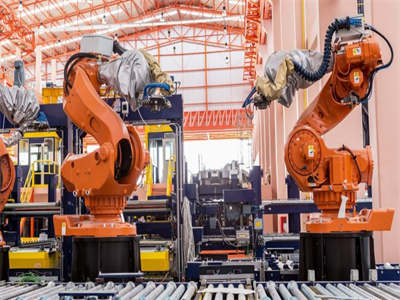

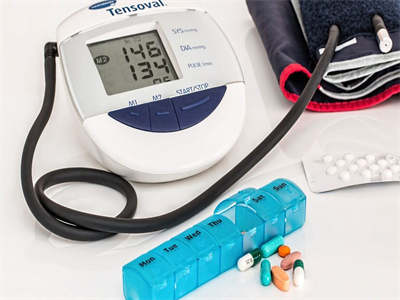

航空航天 1. 卫星通信设备 2. 飞行控制系统	医疗电子​​ 1. 植入式设备 2. 高精度诊断仪器	工业控制​​ 1. 恶劣环境下的控制板 2. 高可靠性传感器

六、ENEPIG的技术挑战与选型指南

ENEPIG工艺在实际应用中面临几个关键挑战：

1. ​​工艺控制难度​​：需要精确控制各镀层的厚度和均匀性，镍层磷含量偏差需控制在±1%以内

2. ​​运营成本压力​​：贵金属钯的使用导致材料成本较高，药水维护费用约占生产成本的15-20%

3. ​​人才需求​​：需要专业技术人员进行工艺参数调整，培训周期通常需要3-6个月

行业正在通过以下方向实现技术突破：

• • ​​镀层优化​​：开发0.02μm级超薄金层技术，可降低金用量30%以上

  • ​​成本控制​​：研发钯合金替代方案，已有企业实现钯用量减少40%的突破

  • ​​智能生产​​：引入AI工艺控制系统，将参数调整响应时间从小时级缩短至分钟级

七、选择ENEPIG的决策建议

八、结论与展望

ENEPIG技术代表了PCB表面处理的最新发展方向，特别适合高可靠性、长寿命的电子产品。随着5G、物联网、自动驾驶等新兴技术的发展，对PCB可靠性的要求将不断提高，ENEPIG工艺的市场份额预计将持续增长。未来，随着工艺优化和规模化效应，ENEPIG的成本将进一步降低，使其在更广泛的应用领域替代传统表面处理工艺。
