什么是PCB？

印刷电路板（PCB）是现代电子技术的基础组件，它是一个物理平台，通过在非导电基板上层压铜片蚀刻出的导电通路，对电子元件进行机械支撑和电气连接。





下面将详细介绍其主要方面：

1. ​ 结构和组成

• 分层设计：印刷电路板可以是单面的（元件在一面，布线在另一面）、双面的（导电层在两面，通过通孔连接）或多层的（如 4-100 层），每层之间用绝缘材料隔开。
• ​材料：常见的基板包括环氧树脂等刚性材料（用于刚性印刷电路板）或聚酰亚胺等柔性聚合物（用于柔性印刷电路板）。铜用于导电迹线，阻焊层（绿色/棕色涂层）可防止氧化和短路。




2. ​PCB的种类

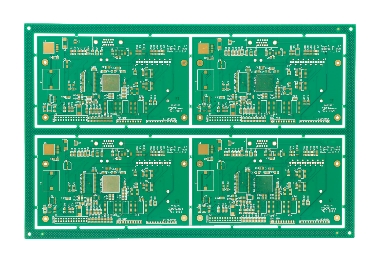

• ​刚性PCB：用于电脑和电视等设备，由玻璃纤维等固体材料制成。

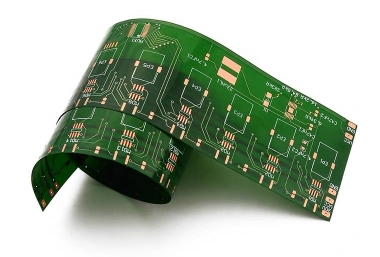

• 柔性PCB：适用于可穿戴设备、医疗设备或狭小空间的可弯曲电路板。

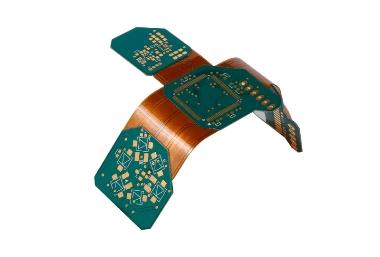

• 软硬结合PCB：结合刚性层和挠性层，是航空航天和军事应用的理想选择。


3. ​核心功能

• ​电气连接： 在元件（如电阻器、集成电路）之间传输信号。
• ​机械支撑： 将部件固定到位并承受环境压力。
• ​信号完整性： 管理阻抗，减少高速电路中的电磁干扰 (EMI)


4. ​应用

印刷电路板在电子产品中无处不在，包括：

• 消费设备（智能手机、笔记本电脑）
• 工业系统（机器人、电源）
• 汽车和航空航天系统（发动机控制、航空电子设备）
• 医疗设备（成像设备、监视器）

5. ​历史背景

印刷电路板由保罗-艾斯勒（Paul Eisler）于 1936 年发明，二战期间在军用收音机中大放异彩，并于 1948 年实现商业化。印刷电路板的发展实现了电子产品的微型化和可靠性。

主要特征：

• ​设计复杂性： 现代 PCB 使用 CAD 工具进行高密度布局，符合 IPC-2221 等标准
• 制造： 涉及蚀刻、钻孔、电镀和测试，在精度和产量方面面临挑战


例如，智能手机的主板是一块集成了处理器、内存和传感器的多层印刷电路板，而一个简单的恒温器可能使用一块单面电路板。
