PCBA烧录完整流程与常见问题解析

一、PCBA烧录完整流程详解

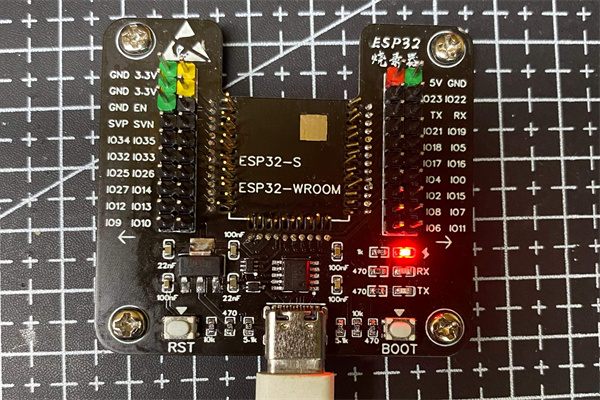

PCBA烧录是将固件（Firmware）写入芯片的过程，确保硬件能够正常工作。完整的烧录流程通常包括以下几个关键步骤：

1. 前期准备

· 确认烧录文件：检查固件版本、校验和（Checksum），确保文件正确无误。

· 检查设备连接：确保烧录器（如ST-Link、J-Link）与PCBA连接稳定，接口（JTAG/SWD/UART）无松动。

· 供电检查：确认目标板的电源稳定（如3.3V/5V），避免电压不稳导致烧录失败。

2. 烧录参数设置

· 选择芯片型号：在烧录软件（如STM32CubeProgrammer）中选择正确的MCU型号。

· 配置通信方式：设定正确的接口（JTAG/SWD/UART）和波特率（如115200bps）。

· 设置保护选项（可选）：如读保护（Read Protection）、写保护（Write Protection）。

3. 执行烧录

· 擦除芯片（Erase）：清除原有数据（全片擦除或扇区擦除）。

· 写入固件（Program）：将固件文件（.bin/.hex）写入芯片存储区。

· 校验数据（Verify）：读取芯片内容，确保与烧录文件一致。

4. 功能验证

· 简单测试：上电检查LED、串口输出等基本功能。

· 完整测试（可选）：运行完整功能测试，确保所有模块正常工作。

5. 记录与标记

· 保存日志：记录烧录时间、操作员、固件版本等信息，便于追溯。

· 标记PCBA：使用标签或油墨标记已烧录的板子，避免重复烧录或混淆。

二、常见烧录问题及解决方法

1. 烧录失败（Programming Failed）

2. 校验失败（Verification Failed）

3. 设备未识别（Device Not Recognized）

4. 烧录后功能异常

5. 烧录速度慢

可能原因：

· 连接问题：烧录器接触不良、线缆损坏、接口氧化。

· 电源不稳：电压波动、纹波过大导致通信异常。

· 芯片保护：Flash写保护（Readout Protection）未解除。

· 烧录过程中断（如断电、通信干扰）。

· 芯片Flash损坏（如ESD静电击穿）。

· 烧录文件损坏（CRC校验不匹配）。

· 烧录器驱动未安装（如ST-Link需安装驱动）。

· 目标芯片型号选择错误。

· 通信接口配置错误（如JTAG/SWD模式选择错误）。

· 固件版本错误（如烧录了不匹配的版本）。

· 时钟配置错误（如外部晶振未启用）。

· 芯片配置字（Configuration Bits）设置错误。

· 通信速率过低（如UART波特率设置太低）。

· 烧录器性能限制（如低速编程器）。

· 固件文件过大（如超过芯片Flash容量）。

解决方法：

· 检查烧录器连接，重新插拔接口。

· 使用示波器测量电源稳定性，必要时加滤波电容。

· 在烧录软件中解除保护（如STM32的Option Bytes设置）。

· 重新烧录，确保过程无中断。

· 更换芯片或检查PCB是否存在短路。

· 重新生成固件文件，检查MD5/CRC校验值。

· 安装正确的烧录器驱动。

· 确认芯片型号，检查烧录软件支持列表。

· 尝试切换JTAG/SWD模式，或降低通信速率（如从1MHz降至100kHz）。

· 确认固件版本与硬件匹配。

· 检查时钟树配置（如HSE/LSE是否启用）。

· 重新检查芯片的Option Bytes或Fuse Bits设置。

· 提高通信速率（如UART从9600bps提升至115200bps）。

· 使用高速烧录器（如支持多通道并行烧录的设备）。

· 优化固件大小，删除不必要的代码段。

三、总结

PCBA烧录是电子产品量产的关键步骤，确保固件正确写入芯片。完整的烧录流程包括准备、参数设置、烧录执行、功能验证和记录。常见问题如烧录失败、校验错误、设备未识别等，通常可通过检查连接、电源、芯片保护等方式解决。

最佳实践建议：

1. 标准化流程：制定明确的烧录SOP（标准作业程序）。

2. 日志管理：记录每次烧录的详细信息，便于问题追溯。

3. 定期维护设备：检查烧录器、线缆、接口的可靠性。

通过规范操作和快速排查问题，可以提高烧录成功率，确保PCBA的稳定生产。
