什么是SMT组装？

​​SMT 组装（表面贴装技术组装）是电子制造中直接将元件安装到印刷电路板（PCB）表面的一种现代方法。这种工艺对于生产紧凑型高性能设备至关重要。下面是详细分解：

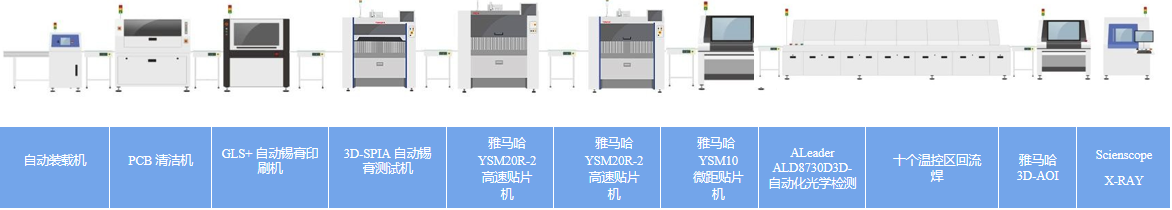

SMT组装的关键步骤：

1.焊膏应用：

将模板与印刷电路板对齐，然后将焊膏（助焊剂和微小焊料颗粒的混合物）涂在放置元件的焊盘上。这通常使用丝网印刷机完成。

2.​​元件放置

自动贴片机可将电阻器、电容器和集成电路等表面贴装器件 (SMD) 精确地定位到焊膏上。这些机器可处理从微型 01005 封装（0.4 毫米 x 0.2 毫米）到大型 BGA 等各种元件。

​​3.回流焊接

印刷电路板通过温度受控的回流炉。焊膏熔化（回流），冷却后形成可靠的电气连接。温度曲线包括预热、热浸泡、回流和冷却阶段，以避免缺陷。

4.​​检查和测试：

​​自动光学检测 (AOI)： 检查贴装精度、焊接缺陷（如桥接、墓碑）或元件缺失。

​​5.X 射线检测： 检查 BGA 等元件下的隐藏接缝。

​​6.功能测试： 确保印刷电路板按预期运行。

​​辅助流程（如有需要）：

​​7.双面组装： 对 PCB 的另一面重复上述过程。

​​8.保形涂层： 可抵御环境因素的影响。

9.​​通孔集成： 适用于混合技术电路板。

SMT的优势：

• 微型化： 实现更小、更轻的设备（如智能手机、可穿戴设备）。
• ​​密度更高： 与通孔技术相比，单位面积上的元件数量更多。
• 提高性能： 导线更短，高频性能更好。
• 成本效益： 更快的自动化可降低人工成本，提高吞吐量。

挑战：

• 精度要求： 粘贴和元件放置的公差要求严格。
• ​​缺陷风险： 墓碑（焊接不均匀导致垂直错位）、桥接或空洞。
• 热管理： 敏感元件可能需要仔细的回流剖面处理。

应用：

• 消费电子产品、医疗设备、汽车系统、航空航天和物联网设备。

环境因素：

无铅焊料（符合 RoHS 规范）是标准配置，可减少对环境的影响。

SMT 组装是现代电子技术的支柱，它兼顾了效率、精度和可扩展性，以满足当今紧凑型高科技设备的需求。
