PCB的结构剖析：铜层、阻焊层、丝印层的作用与区别

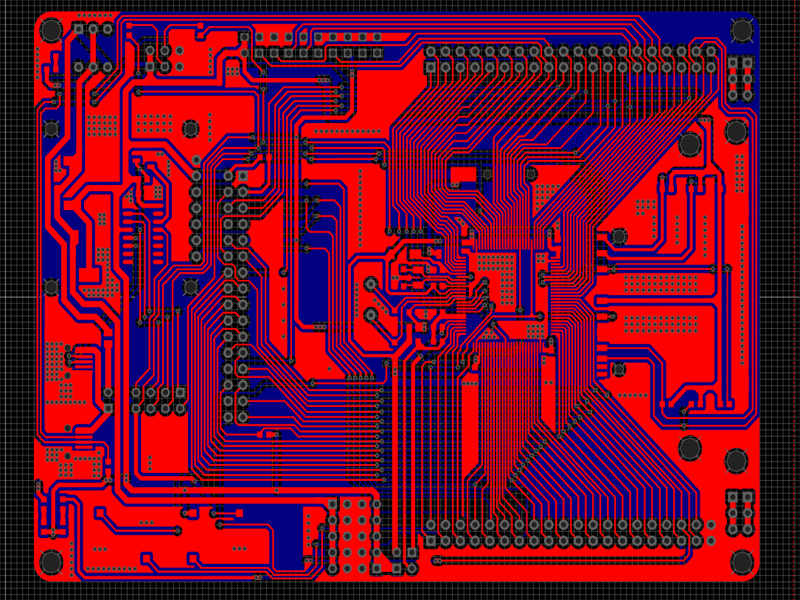

一、铜层：导电核心

1. 铜层的作用

铜层是PCB中承担导电功能的核心部分。它就像城市的“高速公路”，为电流提供了顺畅的通行通道，使得各个电子元件之间能够实现信号传输和能量传递。在PCB的设计中，工程师通过蚀刻等工艺将不需要的铜箔部分去除，留下特定的电路图案，从而形成各种导电路径和连接点。这些复杂的电路图案确保了电子元件之间能够准确无误地协同工作，实现电子设备的各种功能。

2. 铜层的类型与特点

铜箔的厚度通常以盎司（oz）为单位来衡量，常见的有1oz（约35微米）和2oz（约70微米）等。较厚的铜箔能够承载更大的电流，在需要传输大功率信号或处理高电流的应用场景中具有重要作用；而较薄的铜箔则更适合于高频电路，能够减少信号传输中的损耗，提高电路的工作效率。

此外，根据不同的应用需求，铜箔还可以分为软态和硬态，柔性PCB采用的是软态铜箔，能够适应弯曲和折叠的需求。

二、阻焊层：电路板的安全卫士

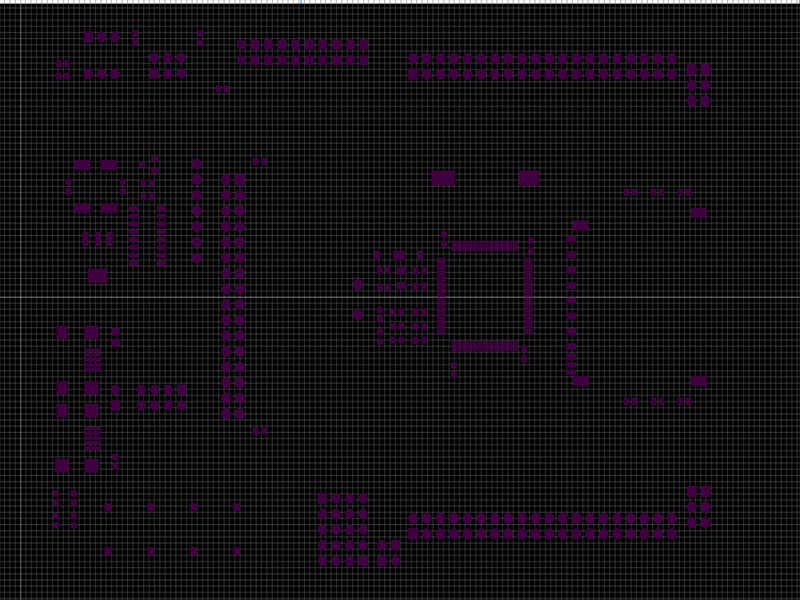

1. 阻焊层的作用

阻焊层覆盖在PCB表面，宛如一层坚固的“铠甲”，为电路板提供全方位的保护。它的主要作用是防止在焊接过程中铜箔被氧化，因为氧化后的铜箔表面会形成绝缘层，影响焊接质量和电气连接性能。同时，阻焊层还能有效避免短路现象的发生，防止电流在不恰当的路径上流窜，确保电路的稳定性和安全性。

此外，它还能保护电路免受环境中的湿气、灰尘和化学物质的侵蚀，延长电路板的使用寿命。

2. 常见的阻焊材料及特性

目前，市场上常见的阻焊材料包括液态光成像阻焊油墨（LPI）和干膜阻焊剂。LPI具有良好的分辨率和附着性，能够实现精细的图案印刷，适用于高密度的电路设计；干膜阻焊剂则具有较好的机械性能和化学稳定性，防护效果更为可靠，适合于对电路板质量要求较高的场合。

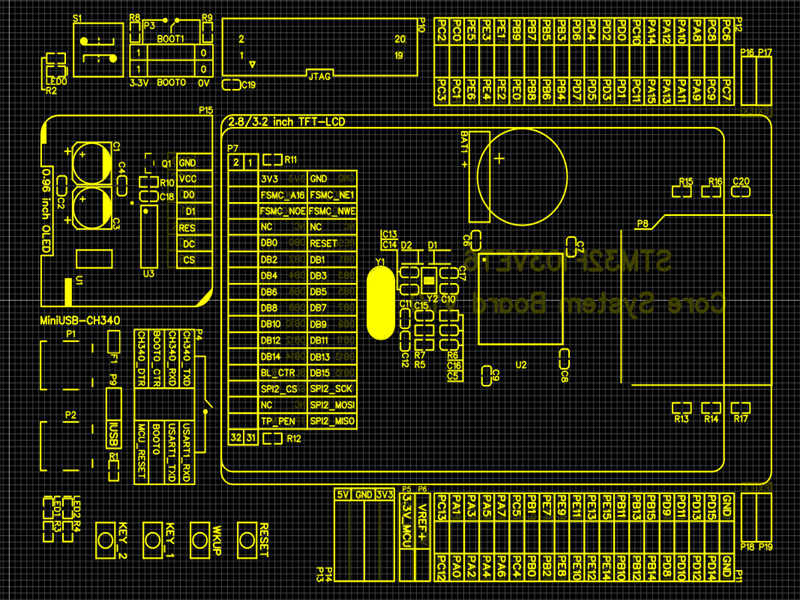

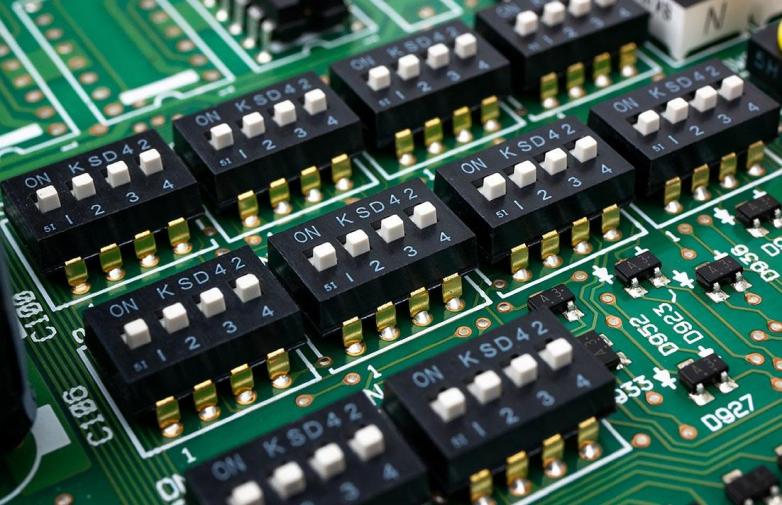

三、丝印层：电路板“说明书”

1. 丝印层的作用

丝印层虽然不像铜层和阻焊层那样直接影响电路的导电性能，但它在电路板的识别和维护方面起着不可或缺的作用。它印有字母、数字和符号，标注元器件位置、型号等信息，方便工程师识别、组装和维修电路板。

2. 丝印层的设计要点

在设计丝印层时，需要考虑到信息的清晰度和可读性。丝印材料多选用环氧树脂或聚氨酯油墨，这些油墨具有良好的附着力和耐磨性，能够确保印刷在PCB表面的文字和符号清晰持久。同时，丝印层的颜色通常选择与背景形成鲜明对比的颜色，如白色，以方便识别。此外，合理的布局和排版也是丝印层设计的关键，要避免信息过于拥挤或交叉，确保各种标记一目了然。

四、三者的区别与协同工作

铜层、阻焊层和丝印层在PCB中各自扮演着不同的角色，它们之间存在着明显的区别。

• 铜层作为导电路径的核心，直接决定了电路的电气性能；
• 阻焊层侧重于保护电路免受外界环境的干扰和破坏，确保电路的安全性和可靠性；
• 丝印层则主要是为了提供标识和信息，方便生产、组装和维护。

尽管它们的功能各异，但在PCB的设计和制造过程中，它们相互配合、协同工作，共同构成了一个完整、高效的电子电路系统。

PCB的结构是一个复杂而精密的体系，铜层、阻焊层和丝印层是其中不可或缺的重要部分。它们各自发挥着独特的作用，相互协同，为电子设备的稳定运行提供了坚实的基础。在未来的电子科技发展中，随着电子产品的不断升级和创新，对PCB的性能和要求也将越来越高。深入理解和掌握PCB结构中各层的功能和特点，将有助于我们推动电子技术的持续进步，在进行PCB制造行业不断深入。
